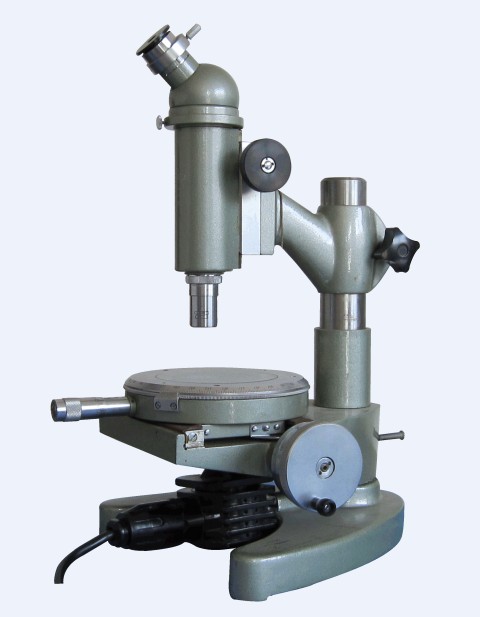

測量顯微鏡15JA
技術參數：
1、物鏡
放大倍數：2.5X/0.08、 10X/0.25
焦距:43.40、17.13
2、目鏡
放大倍數：10X
焦距:5.00
3、顯微鏡放大倍數：25X、100X
工作距離：58.84、7.81
視場直徑:5.6、1.4
4、測量工作臺讀數裝置主要規格
X——軸移動測量范圍：50mm
Y——軸移動測量范圍：13mm
測微器分度值：0.01mm
測量臺轉動范圍：不限
測量臺刻度盤分度范圍：0˚-360˚
測量臺刻度盤之分度值：1˚
測量臺刻度盤游標讀數示值：6’
5、測量精度：
儀器示值誤差±（5+L/15）微米
儀器示值誤差：包括測量誤差與儀器系統誤差。
注：測量地點溫度變化（20˚±3˚）C
L——被測件長度
6、儀器之主要尺寸：
測量臺與物鏡間之*大距離：80mm
測量工作臺直徑：120mm
儀器外形尺寸：高325*長262*寬220mm
儀器重量約：10.6公斤
7、光源：電光源
|
